Существует огромное количество программ, которые могут извлечь иконки из файлов. И для тех, кто нуждается довольно часто в данной операции, возможно, нужно подыскать подходящую программу. А эта статья будет интересна в первую очередь для тех, кому эта операция требуется достаточно редко и искать/устанавливать дополнительный софт нет желания.
В Matlab существует два способа создать графический интерфейс пользователя (Graphical user interface, GUI):
- Полуавтоматический способ создание GUI с помощью инструмента GUI Layout Editor (команда guide в консоли Matlab)
- «Ручной» программный способ создания GUI (GUI programmatically)
У каждого способа есть свои недостатки и преимущества. GUI Layout Editor больше подходит для начинающих пользователей, а программное создание GUI — для профессионалов.
Новая версия макроса печати !Plot_U обзавелась еще дополнительными опциями:
- Поддержка печати двух принтеров (изначально было в планах)
- Автоматическая ориентация листов в PDF
- Учитывание опций масштаба, единиц измерения и центрирования чертежа
Зачем вообще нужен Matlab?
- Матричная лаборатория — все операции с матрицами.
- Простые скрипты для несложных расчетов. Matlab лучше всего подходит там, где можно все векторизовать.
- Использование готовых функций Matlab. Т.е. готовых наборов программ, т.н. toolboxes — например, Image Processing Toolbox — это готовые алгоритмы для работы с изображениями.
- Создание графиков.
О последнем пункте и пойдет речь в статье. Как это ни странно, Matlab для создания графиков довольно плох (особенно по меркам современности). Казалось бы, создание графиков в Matlab должно быть козырем программы. Но графики в Matlab обладают рядом изъянов. И это не только «вина» разработчиков Matlab, но и особенности аккумулируемых в Matlab технологий для производства этих графиков.
Инструмент Контролируемые величины (КВ) очень полезная штука для анализа изменения практически всех параметров, которые вбиты в растр. Типовые столбцы для заполнения в таблице КВ следующие:
В прошлой статье было описано, как печатать автоматически форматы A4 и A3 из модели автокада. Теперь доступна печать больших форматов.
Для начала скачиваем новую версию 2.5 макроса печати !U_Plot (страница загрузки). Как обычно, в архиве идет тестовый файл пример.dwg, на нем можно посмотреть новые функции макроса.
В Rastr3 в таблицах быстрый фильтр ищет совпадение только начала вводимого текста. Это жутко неудобно, потому что название узлов и ветвей не всегда четко помнишь.. Для поиска текста с учетом любого вхождения нужно перед текстом вбить знак «%», пример ниже:
это подходит почти для всех столбцов
P.S. В новой версии 1.5 поиск в столбцах Название таблиц Узлы и Ветви с любым вхождением идет по умолчанию ..
Знакома ситуация: одна и та же программа установлена на компьютере более одного раза, в разных версиях и папках? Одна версия стабильна, другая версия имеет более приятный интерфейс, третья имеет хороший функционал. Вот три причины, почему на одном компьютере установлены одновременно 3 версии программы Rastrwin:
- Rastr 2.45
- Rastr 3
- Rustab (rastr 2.57)
В соответствии со стандартом ”Правила оформления нормальных схем электрических соединений подстанций и

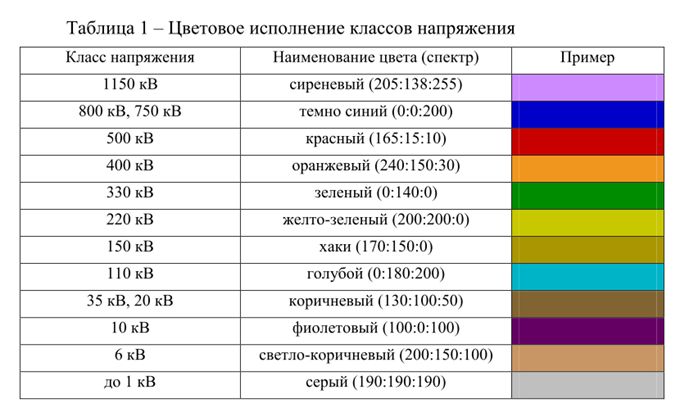

графического отображения информации посредством ПТК и АСУ ТП” (СТО 56947007-25.040.70.101-2011, см. UPD1) цветовое исполнение линий элекропередач разных напряжений должно быть следующим:
Макрос создает готовую цветовую таблицу по напряжениям (по умолчанию), так же может менять цвета текста, фона (опционально), сохранять в файл или в шаблон (опционально).
При работе с документами различного характера всегда требуется делать резервные копии на случай ошибки или нечаянного удаления. Можно, конечно, сохранять под разными именами, копировать в различные места.. И тут приходит мысль это дело как-то автоматизировать.
